Наши системы теплоизолированных многослойных стеновых панелей
От экономичных перегородок до элитных архитектурных фасадов — ознакомьтесь с нашими тремя основными сериями стеновых панелей, разработанными специально для ваших проектов.

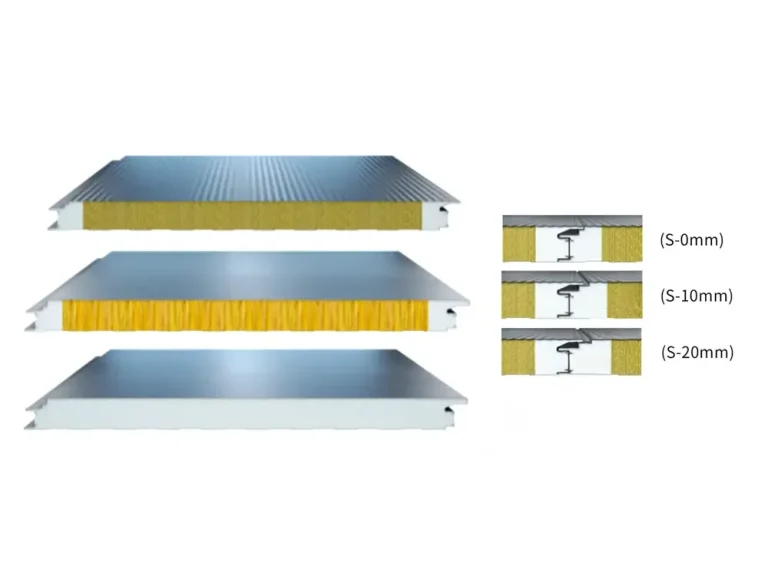

1. Сэндвич-панель с металлической лицевой стороной, скрытыми крепежными элементами и пазом по обоим краям
| Параметр | Технические сведения |
|---|---|
| Толщина | 40/50/60/65/75/80/100/120/150/180/200mm |
| Ширина | 400–1200 мм |
| Основной материал | PU PU+ROCK ПОЛИУРЕТАН + СТЕКЛО |
| Поверхность | Стальной лист G250-350 Внешний слой: 0,5–0,8 мм Внутренний диаметр: 0,4–0,6 мм |
| Ширина материала | Внешний: +200 мм Внутренний: +70 мм |
| Параметр | Технические сведения |
|---|---|
| Толщина | 50/60/65/75/80/100/120/150/180/200mm |
| Ширина | 1000 мм |
| Основной материал | PU+ROCK |
| Поверхность | Стальной лист G250-350 Внешний слой: 0,5–0,8 мм Внутренний диаметр: 0,4–0,6 мм |
| Ширина материала | Внешний: +200 мм Внутренний: +70 мм |
| Параметр | Технические сведения |
|---|---|
| Толщина | 40/50/60/65/75/80/100/120/150/180/200mm |
| Ширина | 900–1200 мм |
| Основной материал | PU PU+ROCK ПОЛИУРЕТАН + СТЕКЛО |
| Поверхность | Стальной лист G250-350 Внешний слой: 0,5–0,8 мм Внутренний диаметр: 0,4–0,6 мм |
| Ширина материала | Внешний: +250 мм Внутренний: +70 мм |
| Параметр | Технические сведения |
|---|---|
| Толщина | 50/60/65/75/80/100/120/150/180/200mm |
| Ширина | 860 мм |
| Основной материал | PU+ROCK |
| Поверхность | Стальной лист G250-350 Внешний слой: 0,5–0,8 мм Внутренний диаметр: 0,4–0,6 мм |
| Ширина материала | Внешний размер: +340 мм Внутренний: +70 мм |
Характеристики продукта
- Легкий и высокопрочный
Изготавливается из комбинации различных материалов, формируется путем прокатки и скрепления под высоким давлением, в результате чего получается прочный, легкий и энергоэффективный строительный материал.
- Превосходная производительность
Конструкция с взаимосвязанными полостями обеспечивает огнезащиту, влагоизоляцию, теплоизоляцию и звукоизоляцию, отвечая требованиям строительства.
- Эстетическая привлекательность
Разнообразные стили — от современного до классического — создают потрясающие архитектурные эффекты и производят сильное визуальное впечатление.
- Простая установка
Крупногабаритные панели с модульной системой монтажа, изготовленные на заводе, обеспечивающие быстрое возведение и высокое качество монтажа.

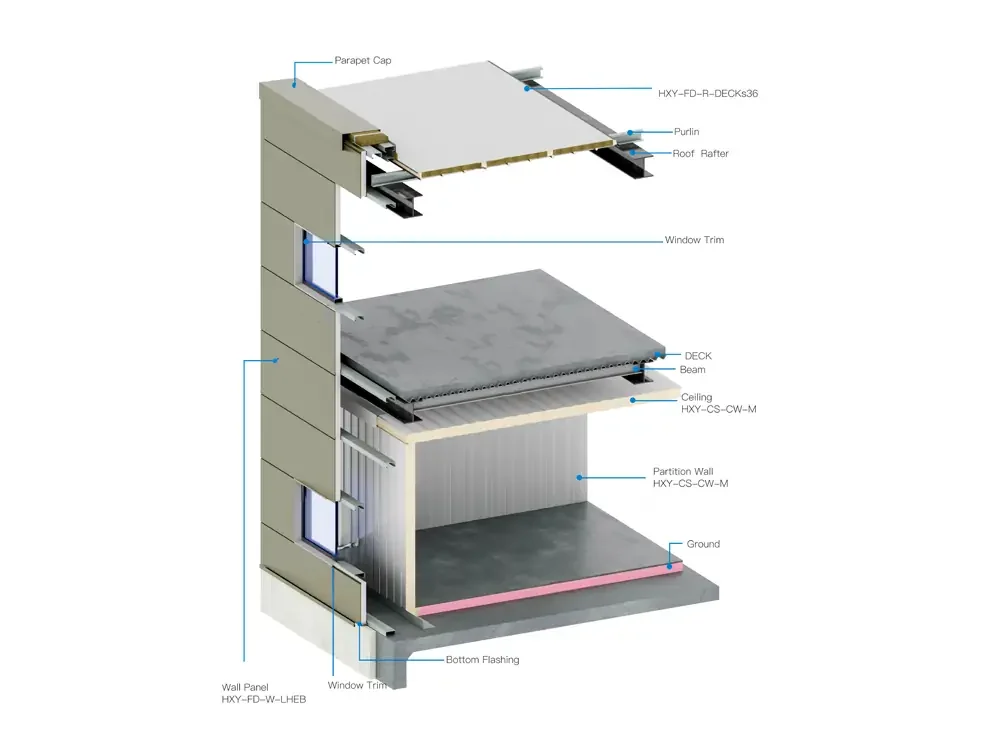

Комплексные решения для систем облицовки стен
Выбор подходящей облицовки — это лишь половина дела: именно безупречная совместимость всех компонентов гарантирует долговечность здания. Именно поэтому мы предлагаем комплексные решения для систем стеновой облицовки «под ключ», которые выходят далеко за рамки простой поставки сэндвич-панелей.
Мы поставляем полностью интегрированный комплект, разработанный в точном соответствии с чертежами вашего проекта. Все элементы изготавливаются на заводе таким образом, чтобы идеально соединяться друг с другом на строительной площадке.
2. Промышленная панель для навесной фасадной системы с четырёхсторонней канавкой
| Параметр | Технические сведения |
|---|---|
| Толщина | 50/60/75/80/100/120mm |
| Ширина | 400–1200 мм |
| Материал сердцевины | ПОЛИУРЕТАН + СТЕКЛО PU+ROCK |
| Поверхность | Стальной лист G250-350 Внешний слой: 0,5–0,8 мм Внутренний диаметр: 0,4–0,6 мм |
| Ширина материала | Внешний: +200 мм Внутренний: +70 мм |
| Параметр | Технические сведения |
|---|---|
| Толщина | 50/75/80/100/150 мм |
| Ширина | 400–1200 мм |
| Материал сердцевины |
PU |
| Поверхность | Стальной лист G250-350 Внешний слой: 0,5–0,8 мм Внутренний диаметр: 0,4–0,6 мм |
| Ширина материала | Внешний: +200 мм Внутренний: +70 мм |
| Параметр | Технические сведения |
|---|---|
| Толщина | 50/75/80/100/120 мм |
| Ширина | 400–1200 мм |
| Материал сердцевины |
РОК |
| Поверхность | Стальной лист G250-350 Внешний слой: 0,5–0,8 мм Внутренний диаметр: 0,4–0,6 мм |
| Ширина материала | Внешний: +200 мм Внутренний: +70 мм |
Характеристики продукта
- Легкий и высокопрочный
Изготавливается из комбинации различных материалов, формируется путем прокатки и скрепления под высоким давлением, в результате чего получается прочный, легкий и энергоэффективный строительный материал.
- Превосходная производительность
Конструкция с взаимосвязанными полостями обеспечивает огнезащиту, влагоизоляцию, теплоизоляцию и звукоизоляцию, отвечая требованиям строительства.
- Эстетическая привлекательность
Специальная обработка краёв с фальцем на концах, обеспечивающая водонепроницаемость, коррозионную стойкость и позволяющая достичь характеристик, соответствующих стандартам навесных фасадов.
- Простая установка
Крупногабаритные панели с возможностью сборки методом «вставь и установи», изготовленные на заводе, быстрый монтаж и высокое качество установки.

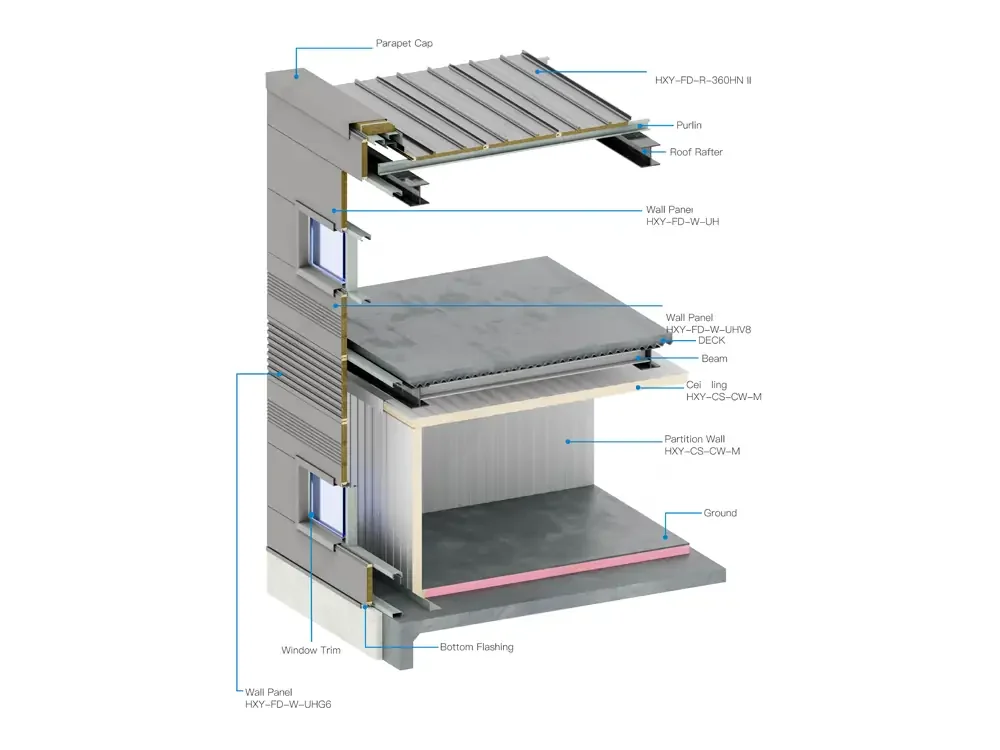

Комплексные решения для систем облицовки стен
Выбор подходящей облицовки — это лишь половина дела: именно безупречная совместимость всех компонентов гарантирует долговечность здания. Именно поэтому мы предлагаем комплексные решения для систем стеновой облицовки «под ключ», которые выходят далеко за рамки простой поставки сэндвич-панелей.
Мы поставляем полностью интегрированный комплект, разработанный в точном соответствии с чертежами вашего проекта. Все элементы изготавливаются на заводе таким образом, чтобы идеально соединяться друг с другом на строительной площадке.
Выбор материала сердечника — тепловые параметры
| Типы | Схема | Плотность (кг/м³) | Номинальная теплопроводность [Вт/(м·К)] | Толщина (мм) | Тепловое сопротивление [м²·К/Вт] | Теплопроводность [Вт/(м²·К)] |
|---|---|---|---|---|---|---|
| Кровельная панель из минеральной ваты |  |
120K | 0.041 | 50 | 1.20 | 0.84 |
| 75 | 1.71 | 0.58 | ||||
| 100 | 2.24 | 0.45 | ||||
| 150 | 3.27 | 0.31 | ||||
| 200 | 4.32 | 0.23 | ||||
| Полиуретановая кровельная панель |  |
38–43 тыс. | 0.024 | 50 | 2.23 | 0.45 |
| 75 | 3.28 | 0.31 | ||||
| 100 | 4.32 | 0.23 | ||||
| 150 | 6.40 | 0.16 | ||||
| 200 | 8.48 | 0.12 | ||||
| Кровельная панель из стекловаты |  |
≥ 64K | 0.035 | 50 | 1.34 | 0.75 |
| 75 | 1.94 | 0.52 | ||||
| 100 | 2.53 | 0.40 | ||||
| 150 | 3.72 | 0.27 | ||||
| 200 | 4.92 | 0.21 | ||||
| Примечание: Коэффициент теплопередачи был обновлен для большинства проектов, за исключением регионов с жарким летом и холодной зимой. | ||||||
Механические параметры и несущая способность
| Толщина (THK./мм) |
Вес (кг/м²) |
Момент инерции (см⁴) |
Модуль жесткости (МПа) |
Сопутствующее заболевание (Условие пролета) |
Теплопроводность Вт/(м²·К) |
Нагрузка (кН/м²) / Допустимый шаг прогонов (мм) | ||||
|---|---|---|---|---|---|---|---|---|---|---|
| 1.0 | 1.5 | 2.0 | 2.5 | 3.0 | ||||||
| 50 | 15.52 | 103.46 | 2.04 | Двойной+ | 0.839 | 3200 | 2600 | 2250 | 2050 | 1850 |
| 75 | 18.32 | 211.74 | 2.04 | Двойной+ | 0.584 | 4000 | 3250 | 2800 | 2450 | 2200 |
| 100 | 21.12 | 358.39 | 2.04 | Двойной+ | 0.448 | 4850 | 3900 | 3300 | 2900 | 2600 |
| 150 | 26.72 | 766.78 | 2.04 | Двойной+ | 0.305 | 6500 | 5250 | 4450 | 3850 | 3450 |
| Расчет выполнен исходя из модуля 1000 и стального рулона с толщиной 0,6 мм (снаружи) и 0,6 мм (изнутри). Плотность минеральной ваты составляет 120 кг/м³. См. стандарты GB/T23932-2009 и JGJ/T453-2019. Предельное прогибание = L/200. |
||||||||||
