Доступные профили и системы соединения: соединение с защелкой и внахлест
Тип крышки:
| Параметр | Технические сведения |
|---|---|
| Толщина | 50–150 мм |
| Ширина | 950 мм |
| Шаг волны | 240 мм |
| Высота волны | 35 мм |
| Основной материал | КАМЕНЬ / XPS / СТЕКЛО |
| Поверхность | Стальной лист G250-350 Внешний слой: 0,5–0,6 мм Внутренний диаметр: 0,4–0,6 мм |
| Ширина материала | Внешний: +250 мм Внутренний: +50 мм |
| Параметр | Технические сведения |
|---|---|
| Толщина | 40/50/55/60/75/80/100/120/150mm |
| Ширина | 1000 мм |
| Шаг волны | 500 мм |
| Высота волны | 39 мм |
| Материал сердцевины | PU ПОЛИУРЕТАН + СТЕКЛО PU+ROCK |
| Поверхность | Стальной лист G250-350 Внешний слой: 0,5–0,8 мм Внутренний диаметр: 0,4–0,6 мм |
| Ширина материала | Внешний: +200 мм Внутренний: +70 мм |
Тип круга:
| Параметр | Технические сведения |
|---|---|
| Толщина | 30/40/50/60/75/80/100/120mm |
| Ширина | 1000 мм |
| Шаг волны | 333,32 мм |
| Высота волны | 36 мм |
| Материал сердцевины | PU ПОЛИУРЕТАН + СТЕКЛО PU+ROCK |
| Поверхность | Стальной лист G250-350 Внешний слой: 0,5–0,8 мм Внутренний диаметр: 0,4–0,6 мм |
| Ширина материала | Внешний: +200 мм Внутренний: +70 мм |
| Параметр | Технические сведения |
|---|---|
| Толщина | 45 мм |
| Ширина | 950 мм |
| Шаг волны | 317–316–317 мм |
| Высота волны | 40 мм |
| Материал сердцевины | PU ПОЛИУРЕТАН + СТЕКЛО PU+ROCK |
| Поверхность | Стальной лист G250-350 Внешний слой: 0,5–0,8 мм Внутренний диаметр: 0,4–0,6 мм |
| Ширина материала | Внешний: +200 мм Внутренний: +50 мм |
| Параметр | Технические сведения |
|---|---|
| Толщина | 10/20/40/50/60/75/100mm |
| Ширина | 1000 мм |
| Шаг волны | 333,32 мм |
| Высота волны | 36 мм |
| Материал сердцевины | МОЖЕТ |
| Поверхность | Стальной лист G250-350 + алюминиевая фольга Наружный слой: стальной лист толщиной 0,5–0,8 мм Внутренняя часть: алюминиевая фольга |
| Ширина материала | Внешний: +200 мм Внутренний: +30 мм |
| Параметр | Технические сведения |
|---|---|
| Толщина | 30/50/80 мм |
| Ширина | 950 мм |
| Шаг волны | 118,75 мм |
| Высота волны | 15 мм |
| Материал сердцевины | МОЖЕТ |
| Поверхность | Алюминиевая пластина Внешний слой: 0,3–1,0 мм Внутренний диаметр: 0,3–1,0 мм |
| Ширина материала | Внешний: +250 мм Внутренний: +50 мм |
| Параметр | Технические сведения |
|---|---|
| Толщина | 50–150 мм |
| Ширина | 950 мм |
| Шаг волны | 237,5 мм |
| Высота волны | 35 мм |
| Основной материал | XPS / EPS |
| Поверхность | Стальной лист G250-350 Внешний слой: 0,5–0,6 мм Внутренний диаметр: 0,4–0,6 мм |
| Ширина материала | Внешний: +250 мм Внутренний: +50 мм |
| Параметр | Технические сведения |
|---|---|
| Толщина | 50–150 мм |
| Ширина | 950 мм |
| Шаг волны | 315 мм |
| Высота волны | 35 мм |
| Основной материал | КАМЕНЬ / XPS / СТЕКЛО |
| Поверхность | Стальной лист G250-350 Внешний слой: 0,5–0,6 мм Внутренний диаметр: 0,4–0,6 мм |
| Ширина материала | Внешний: +250 мм Внутренний: +50 мм |
Основные характеристики многослойных кровельных панелей
1. Теплоизоляция и энергоэффективность
Высокоэффективные теплоизоляционные сердечники (каменная вата / PIR / стекловата) обеспечивают низкую теплопроводность, что позволяет снизить энергопотребление и поддерживать стабильную температуру в помещении.
2. Быстрая и простая установка
Система сборных сэндвич-панелей с замковыми соединениями позволяет значительно сократить время монтажа, затраты на рабочую силу и сложность строительства.
3. Высокая прочность конструкции
Специально разработанные металлические облицовочные элементы и армированные профили обеспечивают высокую прочность, возможность создания конструкций с большим пролетом и превосходную несущую способность.
4. Устойчивость к погодным условиям и коррозии

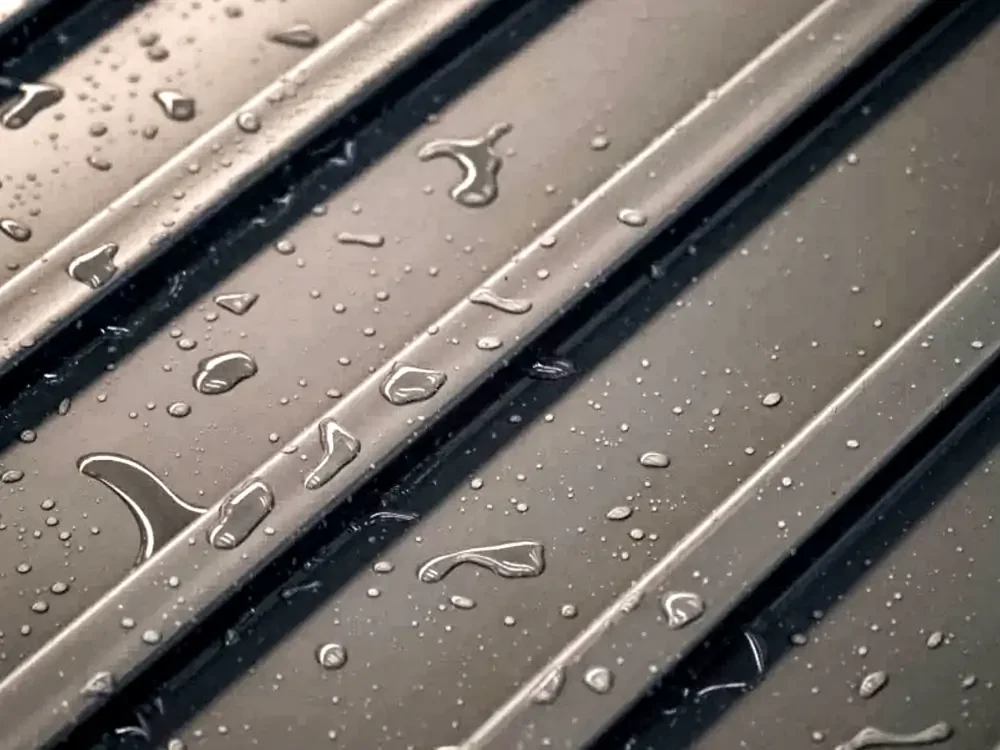

Многослойное защитное покрытие (PE / SMP / PVDF / HDP) обеспечивает долговечность изделия в условиях дождя, воздействия ультрафиолета, ветра и коррозионной среды.
5. Показатели пожарной безопасности
Варианты с наполнителем из минеральной ваты и PIR обеспечивают превосходную огнестойкость и соответствуют различным стандартам безопасности зданий.
6. Эстетическая гибкость
Предлагается в различных цветах и вариантах отделки поверхности, что позволяет удовлетворить требования современного архитектурного дизайна.
Выбор материала сердечника — тепловые параметры
| Типы | Схема | Плотность (кг/м³) | Номинальная теплопроводность [Вт/(м·К)] | Толщина (мм) | Тепловое сопротивление [м²·К/Вт] | Теплопроводность [Вт/(м²·К)] |
|---|---|---|---|---|---|---|
| Кровельная панель из минеральной ваты |  |
120K | 0.041 | 50 | 1.20 | 0.84 |
| 75 | 1.71 | 0.58 | ||||
| 100 | 2.24 | 0.45 | ||||
| 150 | 3.27 | 0.31 | ||||
| 200 | 4.32 | 0.23 | ||||
| Крышная панель PIR |  |
38–43 тыс. | 0.024 | 50 | 2.23 | 0.45 |
| 75 | 3.28 | 0.31 | ||||
| 100 | 4.32 | 0.23 | ||||
| 150 | 6.40 | 0.16 | ||||
| 200 | 8.48 | 0.12 | ||||
| Кровельная панель из стекловаты |  |
≥ 64K | 0.035 | 50 | 1.34 | 0.75 |
| 75 | 1.94 | 0.52 | ||||
| 100 | 2.53 | 0.40 | ||||
| 150 | 3.72 | 0.27 | ||||
| 200 | 4.92 | 0.21 | ||||
| Примечание: Коэффициент теплопередачи был обновлен для большинства проектов, за исключением регионов с жарким летом и холодной зимой. | ||||||
Механические параметры и несущая способность
| Толщина (THK./мм) |
Вес (кг/м²) |
Момент инерции (см⁴) |
Модуль жесткости (МПа) |
Сопутствующее заболевание (Условие пролета) |
Теплопроводность Вт/(м²·К) |
Нагрузка (кН/м²) / Допустимый шаг прогонов (мм) | ||||
|---|---|---|---|---|---|---|---|---|---|---|
| 1.0 | 1.5 | 2.0 | 2.5 | 3.0 | ||||||
| 50 | 15.52 | 103.46 | 2.04 | Двойной+ | 0.839 | 3200 | 2600 | 2250 | 2050 | 1850 |
| 75 | 18.32 | 211.74 | 2.04 | Двойной+ | 0.584 | 4000 | 3250 | 2800 | 2450 | 2200 |
| 100 | 21.12 | 358.39 | 2.04 | Двойной+ | 0.448 | 4850 | 3900 | 3300 | 2900 | 2600 |
| 150 | 26.72 | 766.78 | 2.04 | Двойной+ | 0.305 | 6500 | 5250 | 4450 | 3850 | 3450 |
| Расчет выполнен исходя из модуля 1000 и стального рулона с толщиной 0,6 мм (снаружи) и 0,6 мм (изнутри). Плотность минеральной ваты составляет 120 кг/м³. См. стандарты GB/T23932-2009 и JGJ/T453-2019. Предельное прогибание = L/200. |
||||||||||

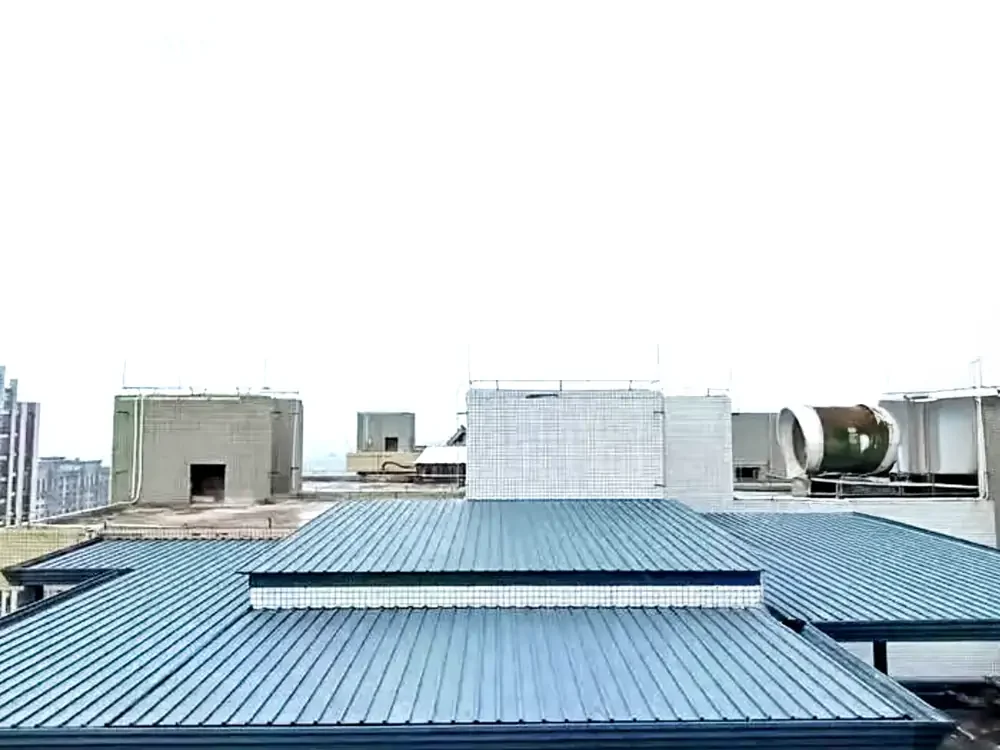

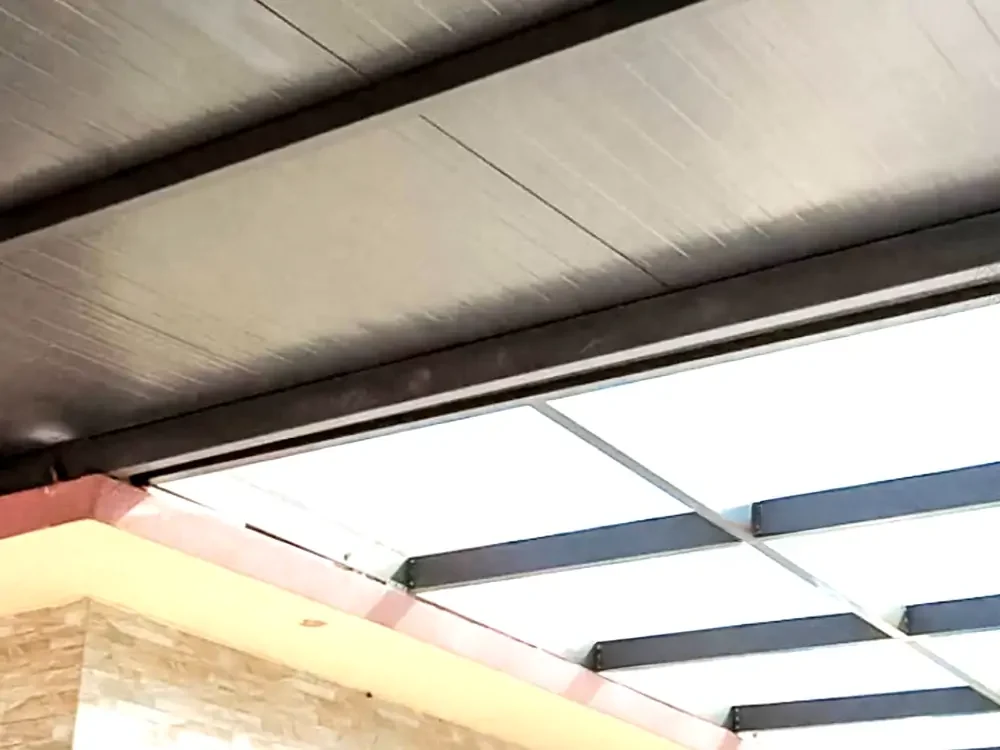

Примеры проектов: наши сборные сэндвич-панели для кровли в действии

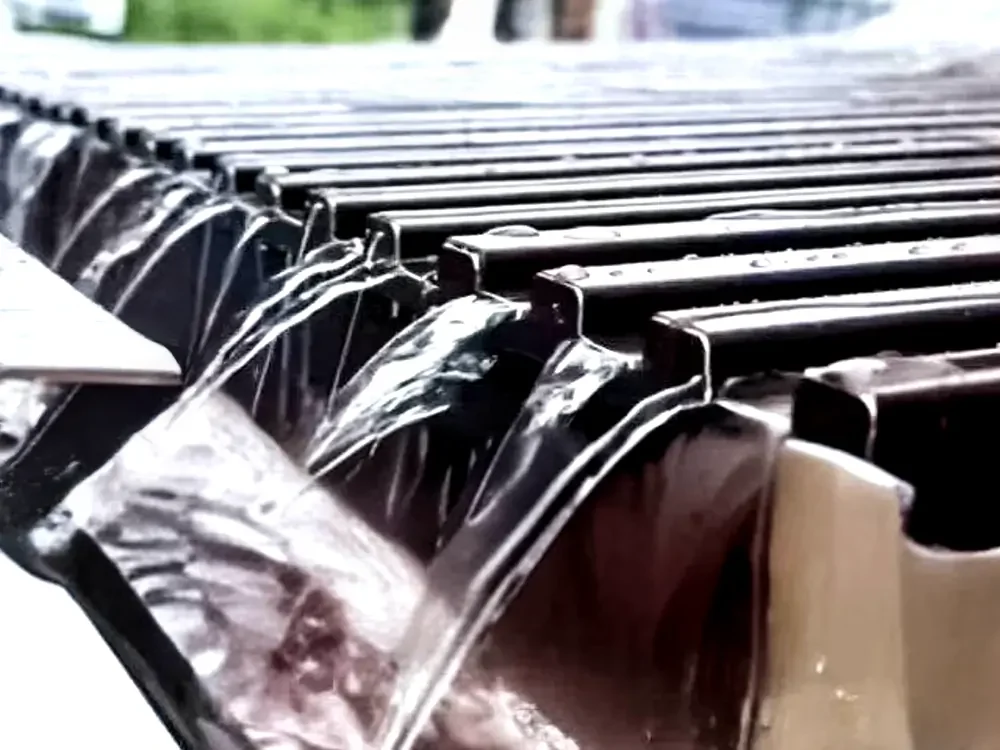

Наши заводские сборные кровельные панели сочетают в себе эстетичный современный дизайн, высококачественную огнестойкую теплоизоляцию, исключительную герметичность и надежную систему отвода воды при сильном дожде. Они представляют собой идеальное кровельное решение, специально разработанное для промышленных, коммерческих и сборных строительных проектов.
